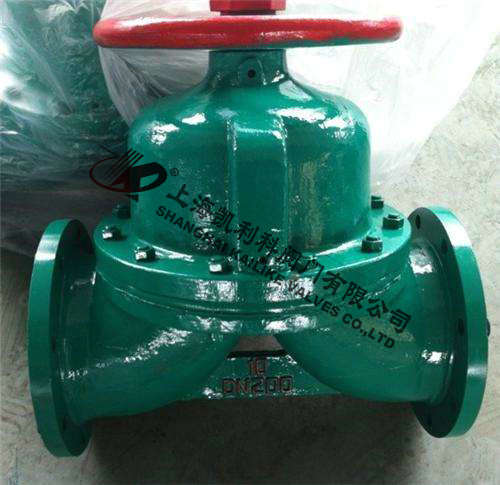

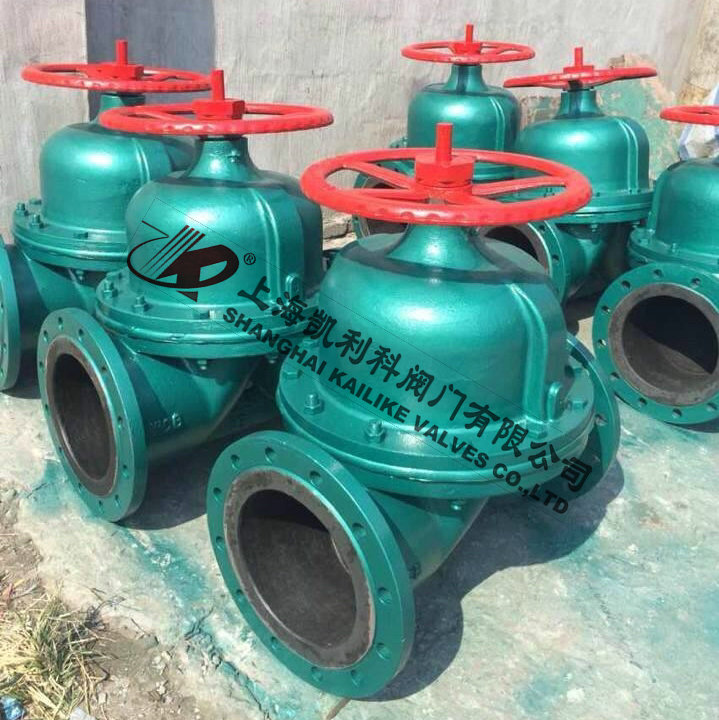

G41J襯膠隔膜閥
G41J襯膠隔膜閥是一種特殊形式的截斷閥，啟閉件采用EPDM橡膠材料制成的隔膜，把閥體內腔與閥蓋內腔及驅動部件隔開，下部閥體內腔與上部閥蓋內腔隔開，使位于隔膜上方的閥桿、閥瓣等零件不受介質腐蝕，省去了填料密封結構，且不會產生介質外漏，閥體流道采用全襯膠設計，避免閥體受工況介質腐蝕，增加了閥門使用壽命。襯膠隔膜閥專用于控制非腐蝕性或一般腐蝕性介質，閥體，內腔表面無襯里或覆有可供選擇的各種橡膠，適用于不同工作溫度和
|
產品名稱： |
襯膠隔膜閥 |
產品型號： |
G41J |
|
公稱通徑： |
DN25～DN400 |
結構形式： |
隔膜式 |
|
公稱壓力： |
0.6MPa～1.0MPa～1.6MPa |
連接方式： |
法蘭 |
|
適用溫度： |
-29ºC～+180ºC |
驅動方式： |
手動 |
|
閥體材質： |
鑄鋼、不銹鋼 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
水、油品、蒸汽、液體 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
G41J襯膠隔膜閥是一種特殊形式的截斷閥，啟閉件采用EPDM橡膠材料制成的隔膜，把閥體內腔與閥蓋內腔及驅動部件隔開，下部閥體內腔與上部閥蓋內腔隔開，使位于隔膜上方的閥桿、閥瓣等零件不受介質腐蝕，省去了填料密封結構，且不會產生介質外漏，閥體流道采用全襯膠設計，避免閥體受工況介質腐蝕，增加了閥門使用壽命。襯膠隔膜閥專用于控制非腐蝕性或一般腐蝕性介質，閥體，內腔表面無襯里或覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管路。
結構特點
1、彈性密封的開閉件，確保沒有內漏；
2、流線型的流道，使得壓力損失?。?br />
3、沒有填料函，因此沒有外漏；
4、閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿零件不受介質侵蝕；
5、隔膜可更換，維護費用低；
6、襯里材料的多樣性，可適用于各種介質，并具有良好的耐腐蝕性。
型號編制
|
手動 |
G41J(堰式) |
手動 |
G641J(往復式) |
|
G41F5(堰式) |
G641F5(往復式) |
|
G45J(直流式) |
G6B41F(常閉式) |
|
G45F5(直流式) |
G6B41F5(常閉式) |
|
電動 |
G9B41J(防爆式) |
電動 |
G941J(普通型) |
|
G9B41F5(防爆式) |
G941F5(普通型) |
標準規范
|
遵循規范 |
STANDARD |
|
設計與制造 |
GB12239 |
|
結構長度 |
GB1221/JB1688 |
|
法蘭尺寸 |
JB78/JB79(GB HG SH) |
|
壓力試驗 |
GB/T13927 |
|
標簽 |
GB12220 |
|
供貨 |
GB/T12252 |
零部件材料
|
序號 |
零件名稱 |
灰鑄鐵 |
鑄鋼 |
不銹鋼 |
超低碳鋼 |
|
Z |
C |
P |
R |
PL |
RL |
|
1 |
閥體、閥蓋、閥瓣 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
2 |
閥桿 |
35 |
1Cr13 |
1Cr18Ni19Ti |
1Cr18Ni12Mo2Ti |
00Cr18Ni10 |
00Cr17Ni14Mo2 |
|
3 |
襯里層 |
FEP（F46） PFA PCTFE（F3） |
|
4 |
隔膜 |
FEP（F46）/CR（氟丁橡膠） PFA（可溶性聚四氟乙烯）/FPDM（乙丙橡膠） |
|
5 |
閥桿螺母 |
ZCuAL10Fe3 ZCuAL10Fe3 |
|
6 |
螺栓 |
35 |
35 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni9Ti |
1Cr17Ni9Ti |
|
7 |
螺母 |
45 |
45 |
0Cr18Ni9 |
0Cr18Ni9 |
0Cr18Ni9 |
0Cr18Ni9 |
|
8 |
手輪 |
HT200 |
HT200 |
WCC |
WCC |
WCC |
WCC |
外形結構圖
主要外形尺寸
|
型號 |
公稱通徑DN(mm) |
尺寸（㎜） |
|
L |
D |
D1 |
D0 |
Z-φd |
H |
H1 |
H2 |
H3 |
重量
(㎏) |
|
G41J10 |
15 |
125 |
95 |
65 |
120 |
4-φ14 |
- |
- |
- |
- |
3.8 |
|
20 |
135 |
105 |
75 |
120 |
4-φ14 |
- |
- |
- |
- |
4.2 |
|
25 |
145 |
115 |
85 |
120 |
4-φ14 |
121 |
135 |
- |
- |
4.5 |
|
32 |
160 |
1135 |
100 |
120 |
4-φ18 |
132 |
150 |
- |
- |
7 |
|
40 |
180 |
145 |
110 |
140 |
4-φ18 |
156 |
176 |
- |
- |
9 |
|
50 |
210 |
160 |
125 |
140 |
4-φ18 |
169 |
195 |
- |
- |
12 |
|
65 |
250 |
180 |
145 |
200 |
4-φ18 |
202 |
236 |
- |
- |
18 |
|
80 |
300 |
195 |
160 |
200 |
4-φ18 |
216 |
256 |
- |
- |
24.5 |
|
100 |
350 |
215 |
180 |
280 |
8-φ18 |
270 |
322 |
- |
- |
38.5 |
|
125 |
400 |
245 |
210 |
320 |
8-φ18 |
338 |
406 |
- |
- |
60 |
|
150 |
460 |
280 |
240 |
320 |
8-φ23 |
384 |
464 |
- |
- |
82 |
|
G41J |
200 |
570 |
335 |
295 |
400 |
8-φ23 |
518 |
638 |
- |
- |
149 |
|
250 |
680 |
390 |
350 |
500 |
12-φ23 |
598 |
734 |
- |
- |
240 |
|
300 |
790 |
440 |
400 |
560 |
12-φ23 |
698 |
778 |
- |
- |
350 |
|
350 |
900 |
500 |
460 |
560 |
16-φ23 |
723 |
883 |
- |
- |
392 |
|
400 |
1000 |
565 |
515 |
640 |
16-φ25 |
868 |
1078 |
- |
- |
585 |
|
G45J-10 |
32 |
180 |
135 |
100 |
120 |
4-φ18 |
- |
- |
- |
- |
7 |
|
40 |
180 |
145 |
110 |
140 |
4-φ18 |
- |
- |
203 |
216 |
8.5 |
|
50 |
210 |
160 |
125 |
140 |
4-φ18 |
- |
- |
213 |
229 |
14 |
|
65 |
250 |
180 |
145 |
200 |
4-φ18 |
- |
- |
248 |
268 |
18 |
|
80 |
300 |
195 |
160 |
200 |
4-φ18 |
- |
- |
281 |
305 |
30 |
|
100 |
350 |
215 |
180 |
280 |
8-φ18 |
- |
- |
332 |
362 |
43 |
|
125 |
400 |
245 |
210 |
320 |
8-φ18 |
- |
- |
- |
- |
67 |
|
150 |
460 |
280 |
240 |
320 |
8-φ23 |
- |
- |
450 |
496 |
80 |
|
200 |
570 |
335 |
295 |
400 |
8-φ23 |
- |
- |
594 |
654 |
150.2 |
|
250 |
680 |
390 |
350 |
500 |
12-φ23 |
- |
- |
695 |
771 |
238 |
