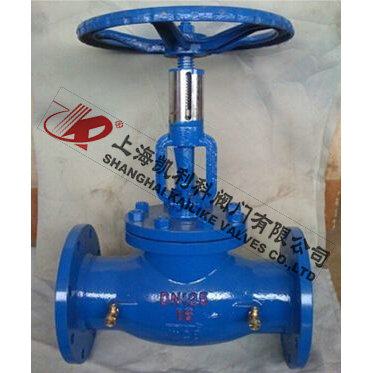

T40H手動流量調節閥
T40H手動流量調節閥是一種具有特殊功能的調節閥，它除具有調節閥功能外，還能實現流量定量，可以有效地解決供熱（空調）系統中存在的室溫冷熱不勻問題。由于該閥上設有開啟度指示，開度鎖定裝置及用于流量測定的測壓小閥，所以只要在各支路及用戶入口處裝上適當規模的平衡閥，并用專用智能儀表進行一次性調試后鎖定，將系統的總水量控制在合理范圍內，就能克服“大流量、小溫差”的不合理現象，是供熱系統中的理想產品。
|
產品名稱： |
手動流量調節閥 |
產品型號： |
T40H |
|
公稱通徑： |
DN15～DN600 |
結構形式： |
截止式 |
|
公稱壓力： |
1.0MPa～1.6MPa～2.5MPa |
連接方式： |
法蘭、內螺紋、焊接 |
|
適用溫度： |
-29ºC～+350ºC |
驅動方式： |
手動 |
|
閥體材質： |
灰鑄鐵、鑄鋼、不銹鋼 |
標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
水、蒸汽 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
T40H手動流量調節閥是一種具有特殊功能的調節閥，它除具有調節閥功能外，還能實現流量定量，可以有效地解決供熱（空調）系統中存在的室溫冷熱不勻問題。由于該閥上設有開啟度指示，開度鎖定裝置及用于流量測定的測壓小閥，所以只要在各支路及用戶入口處裝上適當規模的平衡閥，并用專用智能儀表進行一次性調試后鎖定，將系統的總水量控制在合理范圍內，就能克服“大流量、小溫差”的不合理現象，是供熱系統中的理想產品。
產品應用
T40H手動流量調節閥可安裝在供水管上，也可安裝在回水管上，一般安裝在回水管上，尤其對于高溫環路，為方便調試，更要安裝在回水管路上，安裝了平衡閥的供回水管不必再設截止閥。
性能參數
|
型號 |
PN |
工作壓力/MPa |
適用溫度/℃ |
適用介質 |
傳動方式 |
|
T40H-10 |
10 |
1.0 |
-29~350 |
水、蒸汽 |
手動、齒輪傳動、電動 |
|
T40H-16 |
16 |
1.6 |
|
T40H-25 |
25 |
2.5 |
零部件材料
|
型號 |
材料 |
|
閥體、閥蓋、填料壓蓋、手輪 |
閥桿、閥瓣密封圈 |
指示盤、閥桿螺母、螺母套 |
|
T40H-10 |
灰鑄鐵、（鑄鋼） |
不銹鋼 |
黃銅 |
|
T40H-16 |
|
T40H-25 |
外形結構圖
主要外形尺寸
|
DN |
L |
H |
H1 |
D0 |
|
15 |
130 |
150 |
160 |
80 |
|
20 |
150 |
160 |
170 |
180 |
|
25 |
160 |
182 |
197 |
80 |
|
32 |
180 |
192 |
207 |
90 |
|
40 |
200 |
250 |
270 |
100 |
|
50 |
230 |
264 |
284 |
120 |
|
65 |
290 |
380 |
410 |
200 |
|
80 |
310 |
413 |
448 |
200 |
|
100 |
350 |
446 |
506 |
240 |
|
125 |
400 |
540 |
595 |
240 |
|
150 |
480 |
623 |
688 |
360 |
|
200 |
495 |
687 |
762 |
400 |
|
250 |
622 |
782 |
867 |
500 |
|
300 |
698 |
914 |
1009 |
500 |
|
350 |
787 |
968 |
1073 |
680 |
|
400 |
914 |
1037 |
1152 |
680 |
|
500 |
978 |
1440 |
1440 |
— |
|
600 |
1295 |
1790 |
1790 |
— |
聲明：【T40H手動流量調節閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的T40H手動流量調節閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
