排泥閥工作原理（圖）

來源：www.j1161.cn作者：上海凱利科閥門有限公司更新時間：2023-03-31 10:03:40

排泥閥(Sludge Discharge Valve）是一種由液壓源或氣動源作執行機構的角式截止閥類閥門。通常成排安裝在沉淀池底部外側壁，用以排除池底沉淀的泥砂和污物。配用手動換方閥或電磁閥可遠距離控制排泥閥開關。

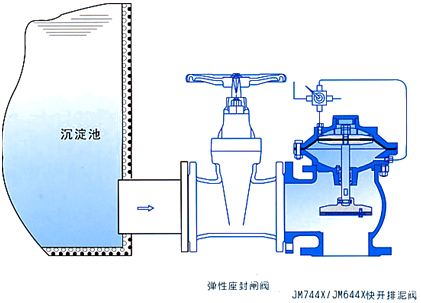

排泥閥工作原理（圖）

1、膜片式液壓、氣動快開排泥閥一般有液壓排泥閥和氣動角式排泥閥兩種。
2、該閥的主要特點是采用雙室隔膜傳動機構替代活塞式，無運動磨損。
3、排泥閥由液壓缸和角式截止閥組合而成，液壓缸內動力帶動瓣升降，使閥體通道開或閉，以達到流體通斷。

4、液壓缸的活塞密封件為L型皮碗。閥瓣與閥座為軟密封。
5、排泥閥采用液動、氣動角式快開排泥閥或手動二位四通換向閥集中控制。

排泥閥結構原理

排泥閥的安裝應考慮有排除管內沉積物及檢修時放空污物的場所，排泥閥應安裝在原管線的最低點，并選用與排污水流成切線的排泥三通，還應考慮到排放過程中沖刷對附件基礎的影響，排泥閥安裝完畢后應及時關閉。

1、排泥閥由閥體、液壓缸、活塞、閥桿、閥瓣組成，液壓缸是液體工具。

2、液體作為動力，活塞、閥桿作為開關。排泥閥必須配用手動換方閥或電磁閥可遠距離控制排泥閥開關。

3、閥蓋自帶螺桿，水深度淺時可直接用手柄操作；閥板成錐拱形，自帶導向，開啟操作力小。

4、螺桿及密封面采用錫青銅，耐腐、耐磨。可與手電兩用啟閉機配套使用進行微機控制。
5、排泥閥一般不會被卡阻，即便稍有卡阻，（此時，閥會微漏水）可再次開啟閥門，沖去雜質即可。

6、在環境溫度零以下操作時，請注意閥門的保溫：閥門長期不被使用時，請把閥門的水放掉，以免凍裂閥門。

7、當采用電磁含辛茹苦控制時，控制介質（壓縮空氣/水）的清凈與否將直接影響排泥設備的可靠性，因此務請多加注意。
